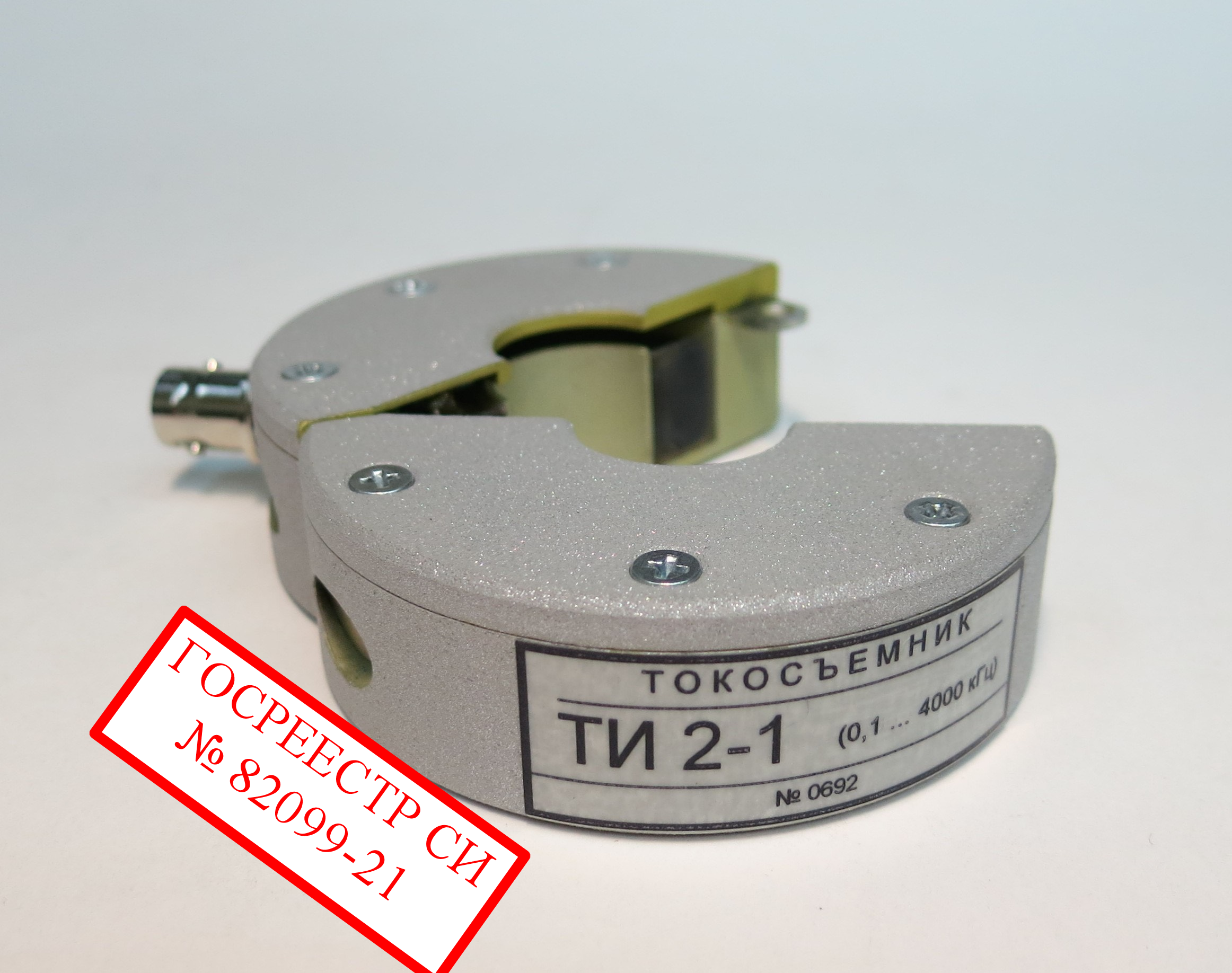

ТИ 2-1 токосъемник измерительный
ТИ 2-1 используется для обнаружения и оценки каналов утечки информации совместно с селективными микровольтметрами и анализаторами спектра без разрыва электрической цепи благодаря размыкаемому магнитопроводу. ТИ 2-1 состоит из токового трансформатора и коаксиального соединительного кабеля.
Является невосстанавливаемым и неремонтируемым прибором.
Токосъемник измерительный ТИ 2-1 удовлетворяет требованиям ГОСТ 22261 и ГОСТ Р 51319.
Технические характеристики
| Рабочий диапазон частот, кГц | 0,1 ... 4000 |
| Коэффициент калибровки токосъемника, дБ относительно Oм-1 | от 15 до 40 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
| Номинальное значение входного сопротивления нагрузки, подключаемой к выходу токосъемника, Ом | 50 |
| Максимальный диаметр охватываемого проводника, мм | 18 |
| Габаритные размеры, мм | 90x75x25 |
| Вес, кг | 0.3 |
Токосъемник ТИ 2-1 (модификация Ф) может также быть изготовлен с дополнительными требованиями к коэффициентам калибровки
на частоте 100 Гц не более 66дБ (Oм-1)
на частоте 200 Гц не более 60дБ (Oм-1)
на частоте 500 Гц не более 52дБ (Oм-1)
на частоте 1000 Гц не более 47дБ (Oм-1)
на частоте 2000 Гц не более 41дБ (Oм-1)
на частоте 5000 Гц не более 34дБ (Oм-1)
на частоте 10000 Гц не более 30дБ (Oм-1)
В комплект входит:
| № п/п | Наименование |
| 1 | Токосъемник ТИ 2-1 |
| 2 | Кабель |
| 3 | Футляр для хранения и переноски токосъемника |
| 4 | Руководство по эксплуатации |
| 5 | Паспорт |
