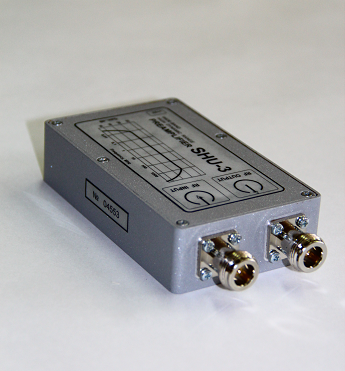

ШУ-3 широкополосный усилитель
ШУ-3 является малошумящим устройством предварительного типа и предназначен для усиления сигнала при измерении радиочастотных помех с малой интенсивностью. Подобный эффект в широкополосном усилителе ШУ-3 достигается за счет специальной системы фильтрации и нескольких каскадов усиления. Является неотъемлемой частью целого ряда различной профессиональной радиоаппаратуры и систем, предназначенных для выявления и измерения радиочастотных помех малой интенсивности.
Усилитель ШУ-3 по условиям эксплуатации соответствует группе 3 ГОСТ 22261.
Технические характеристики
| Рабочий диапазон частот, МГц | 0,009 ... 2000 |
| Коэффициент усиления: | |
| - номинальное значение, дБ | 20,0 |
| - неравномерность частотной характеристики, дБ, не более | 10,0 |
| Коэффициент шума, дБ, не более | 4,0 |
| Максимальный выходной сигнал ( при коэффициенте блокирования минус 20 дБ ), дБ мкВ | 118 |
| КСВН входа (F=10...2000 МГц), не более | 1,5 |
| КСВН выхода (F=10...1000 МГц), не более | 2,0 |
| Номинальное значение выходного сопротивления, Ом (входной и выходной разъемы - N female) | 50 |
| Ток, потребляемый от источника постоянного тока напряжением 12.6 В , мА, не более | 50 |
| Размеры , мм | 100*60*20 |
| Вес, кГ | 0.3 |
В комплект входит:
| № п/п | Наименование |
| 1 | Широкополосный усилитель ШУ-3 |
| 2 | Блок питания стабилизированный |
| 3 | Футляр для хранения и переноски усилителя |
| 4 | Руководство по эксплуатации |
| 5 | Паспорт |
| 6 | Свидетельство о калибровке |
