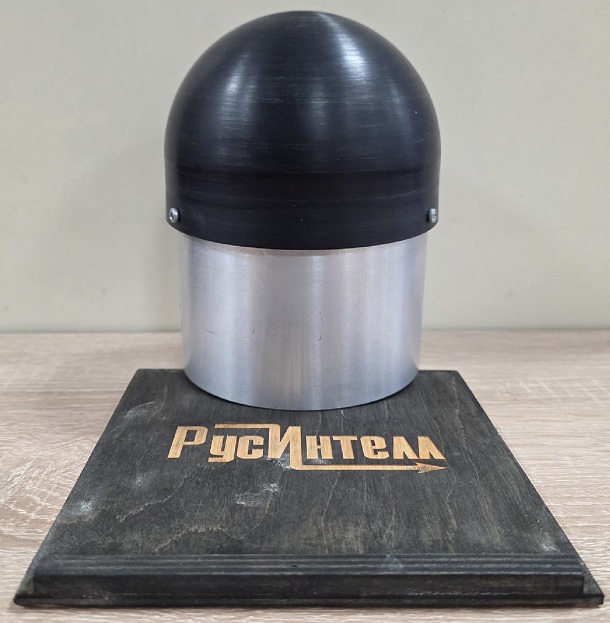

САШ-1 Спиральная антенна широкополосная
Антенна предназначена для измерения напряженности электрической составляющей электромагнитного поля в диапазоне частот от 0,8 до 18 ГГц синусоидальных, шумовых и импульсных радиопомех в лабораторных условиях совместно с измерительными приемниками, селективными вольтметрами или другими измерительными устройствами, имеющими номинальный входной импеданс 50 Ом.
Антенна САШ-1 может применяться также для излучения электромагнитного поля при исследовании электромагнитной восприимчивости технических средств. Тип создаваемой поляризации – круговая(эллиптическая) правого вращения.
Антенна САШ-1 может применяться как излучатель в составе антенных решеток радиотехнических систем.
Антенны САШ-1 применяются для решения задач обеспечения электромагнитной совместимости технических средств, измерений параметров сигналов побочных электромагнитных излучений и наводок в целях защиты информационных технологий. 4.5 Сп
Спиральные антенны используют также в портативных радиостанциях и бортовых системах космических аппаратов, а также в системах радиомониторинга
Технические характеристики
| Рабочий диапазон частот, ГГц | 0.8 …18. |
| Коэффициент калибровки антенны, дБ относительно 1 м-1 | от 30 до 50 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
| КВСН, в диапазоне частот от 1,5 до 10 ГГц Не более | 1.5 |
| КВСН, в остальном диапазоне рабочих частот Не более | 2.0 |
| Номинальное волновое сопротивление входа/выхода | 50 Ом |
| Вход/выход антенны, тип разъема | SMA |
| Габаритные размеры, мм | 160*125*125 |
| Масса антенны, кг, не более | 1 |
В комплект входит:
| № п/п | Наименование |
| 1 | Спиральная антенна широкополосная САШ-1 |
| 4 | Футляр для хранения и переноски антенны |
| 5 | Руководство по эксплуатации |
| 6 | Паспорт |
