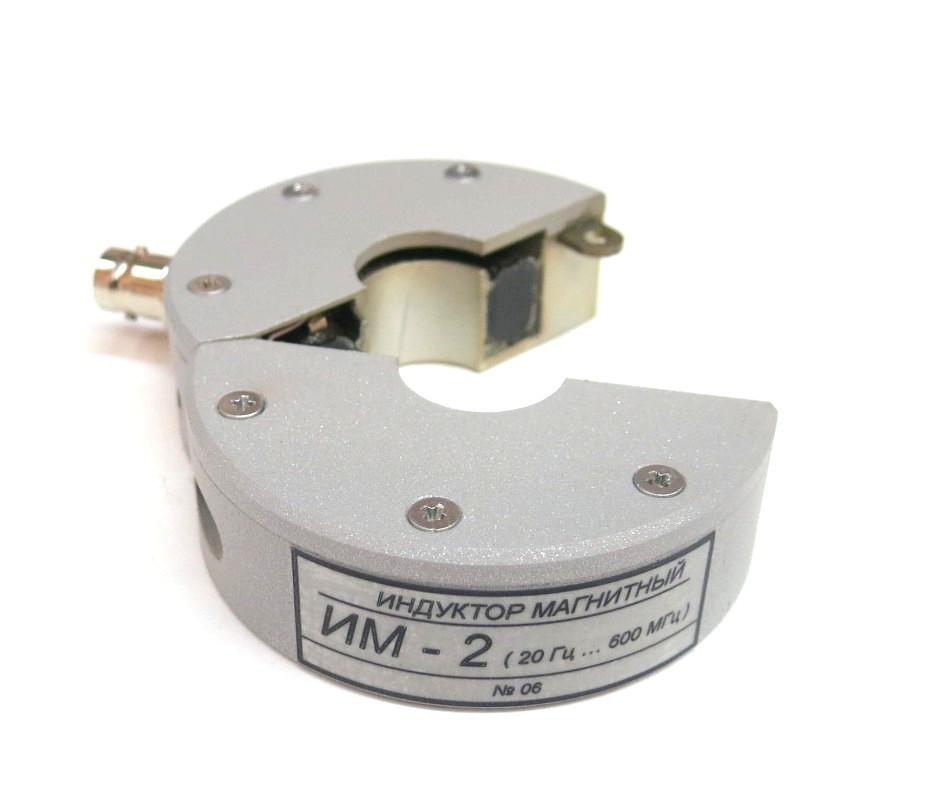

Магнитный индуктор ИМ-2
Индуктор магнитный ИМ-2 предназначен для инжекции электрического тока радиопомех в провода и кабели различного назначения без их разрыва при исследовании электромагнитной восприимчивости радиоэлектронных устройств (РЭУ). в сочетании с генераторами электрических сигналов, имеющими выходное сопротивление 50 Ом в задачах обеспечения электромагнитной совместимости РЭУ и защиты информации.
Технические характеристики
Рабочий диапазон частот | 20 Гц...600 МГц |
Максимальный входной ток синусоидального непрерывного сигнала | 0,25 А |
Максимальный диаметр охватываемого проводника, мм | 18 |
Габаритные размеры, мм | 90*75*25 |
Вес, кг | 0.3 |
Индуктор магнитный ИМ 2 (модификация Ф) может также быть изготовлен с дополнительными
требованиями к техническим характеристикам:
Уровень создаваемого тока в диапазоне 10кГц — 400МГц не менее 5 дБ (мА) в линии 50 Ом, при подаваемом на индуктор напряжении 12В.
Уровень создаваемого тока в диапазоне 10кГц — 400МГц не менее 5 дБ (мА) в линии 50 Ом, при подаваемом на индуктор напряжении 12В.
В комплект входит:
№ п/п | Наименование |
1 | Магнитный индуктор ИМ-2 |
2 | Кабель |
3 | Футляр для хранения и переноски |
4 | Руководство по эксплуатации |
5 | Паспорт |
