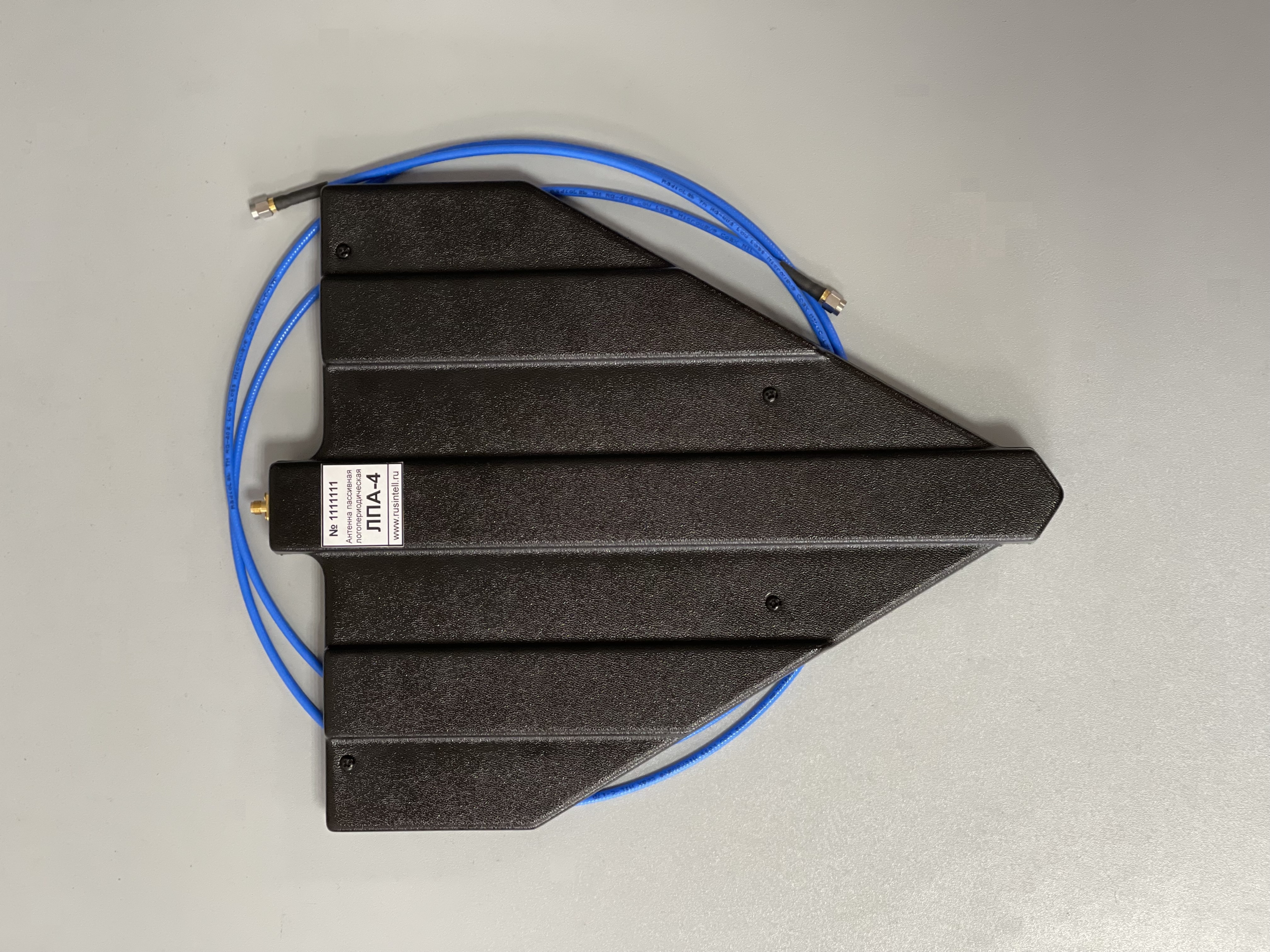

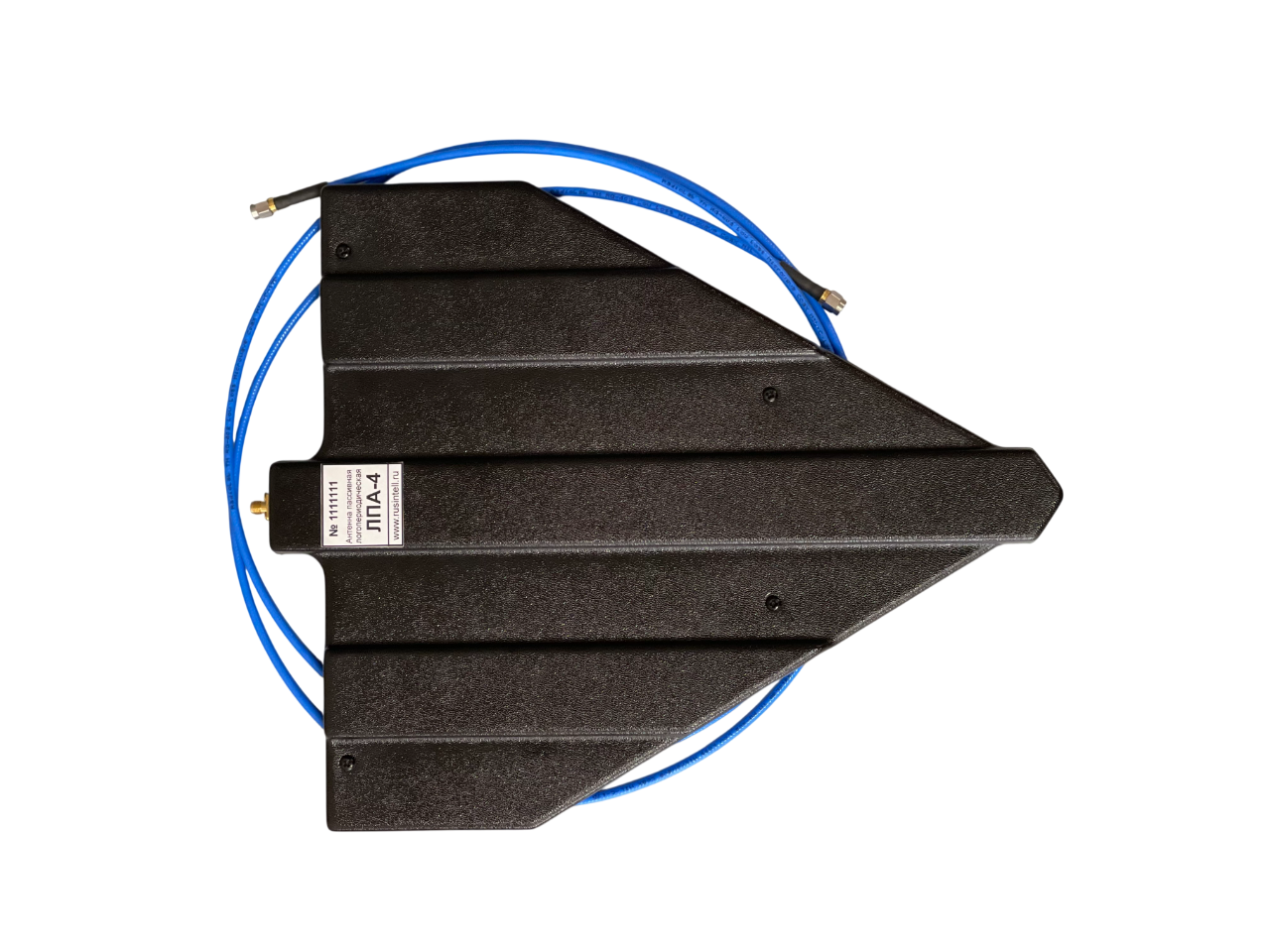

ЛПА-4 Антенна измерительная логопериодическая
Антенна ЛПА-4 предназначена для измерения напряженности электрической составляющей электромагнитного поля в диапазоне частот от 0,8 до 18 ГГц синусоидальных, шумовых и импульсных радиопомех в лабораторных условиях совместно с измерительными приемниками, селективными вольтметрами или другими измерительными устройствами, имеющими номинальный входной импеданс 50 Ом.
Антенна ЛПА-4 может применяться также для излучения электромагнитного поля при исследовании электромагнитной восприимчивости технических средств.
Антенны применяются для решения задач обеспечения электромагнитной совместимости технических средств, измерений параметров сигналов побочных электромагнитных излучений и наводок в целях защиты информационных технологий.
Технические характеристики
Рабочий диапазон частот, ГГц | 0.8... 18 |
Коэффициент калибровки антенны, дБ относительно 1 м-1 | от 15 до 65 |
Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
Номинальное значение выходного сопротивления, Ом | 50 |
Коэффициент стоячей волны напряжения К стU, не более | 2.0 |
Размеры (Д*Ш*В), мм | 400*300*30 |
Вес, кг, не более | 0.8 |
В комплект входит:
№ п/п | Наименование |
1 | Антенна измерительная логопериодическая ЛПА-4 |
2 | Кабель ВЧ (L=2>m) |
3 | Футляр для хранения и переноски антенны |
4 | Руководство по эксплуатации |
5 | Паспорт |
