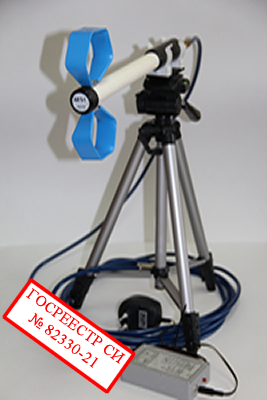

АИ 5-3 антенна измерительная дипольная
Совместно с АИ 5-3 используются: измерительные приемники, анализаторы спектра и микровольтметры различного типа.
Измерительная антенна АИ 5-3 по устройству и принципу действия относится к антеннам дипольного типа. Служит для определения источников электромагнитного излучения, обеспечения работы сложного радиоэлектронного оборудования.
Антенна измерительная дипольная АИ 5-3 удовлетворяет требованиям ГОСТ 22261 и ГОСТ Р 51319.
Технические характеристики
Рабочий диапазон частот, МГц | 0.009 ... 2000 |
Коэффициент калибровки антенны, дБ относительно 1 м-1 | от 10 до 45 |
Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
Номинальное значение выходного сопротивления, Ом | 50 |
Габаритные размеры, мм, не более | 350х200х40 |
Вес, кг | 0.25 |
Антенна измерительная АИ 5-3 может также быть изготовлена с дополнительными требованиями к коэффициентам калибровки:
на частоте 100 МГц не более 15дБ (м-1)
на частоте 300 МГц не более 20дБ (м-1)
на частоте 1000 МГц не более 30дБ (м-1)
Для заказа антенны с вышеозначенными дополнительными требованиями Вам необходимо скачать doc -файл с техническим заданием, заполнить и прислать нам на почту rusintell10@yandex.ru
В комплект входит:
№ п/п | Наименование |
1 | Антенна дипольная активная АИ 5-3 |
2 | Устройство развязывающее УР-3.6 |
3 | Держатель |
4 | Кабель ВЧ (L=0,25m) |
5 | Кабель ВЧ (L=6m) |
6 | Блок питания стабилизированный |
7 | Футляр для хранения и переноски антенны |
8 | Руководство по эксплуатации |
9 | Паспорт |
* | Штатив не входит в основную комплектацию, поставляется по дополнительному соглашению |
