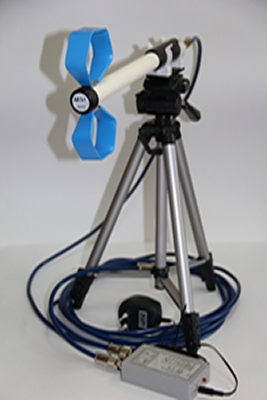

АИ 5-1 антенна измерительная дипольная
Совместно с АИ 5-1 используются: измерительные приемники, анализаторы спектра и микровольтметры различного типа.
Измерительная антенна АИ 5-1 по устройству и принципу действия относится к антеннам дипольного типа. Служит для определения источников электромагнитного излучения, обеспечения работы сложного радиоэлектронного оборудования.
Антенна измерительная дипольная АИ 5-1 удовлетворяет требованиям ГОСТ 22261 и ГОСТ Р 51319.
Технические характеристики
| Рабочий диапазон частот, МГц | 0.009 ... 1000 |
| Коэффициент калибровки антенны, дБ относительно 1 м-1 | от 5 до 34 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 | Номинальное значение выходного сопротивления, Ом | 50 | Габаритные размеры, мм, не более | 350х200х40 |
| Вес, кг | 0.25 |
Для заказа антенны с вышеозначенными дополнительными требованиями Вам необходимо скачать doc -файл с техническим заданием, заполнить и прислать нам на почту rusintell10@yandex.ru
В комплект входит:
| № п/п | Наименование |
| 1 | Антенна дипольная активная АИ 5-1 |
| 2 | Устройство развязывающее УР-2.6 |
| 3 | Держатель |
| 4 | Кабель ВЧ (L=0,25m) |
| 5 | Кабель ВЧ (L=6m) |
| 6 | Блок питания стабилизированный |
| 7 | Футляр для хранения и переноски антенны |
| 8 | Руководство по эксплуатации |
| 9 | Паспорт |
| * | Комплект аккумуляторного антенного питания КААП-1(не входит в основную комплектацию, поставляется по дополнительному соглашению) |
| * | Штатив (не входит в основную комплектацию, поставляется по дополнительному соглашению) |
