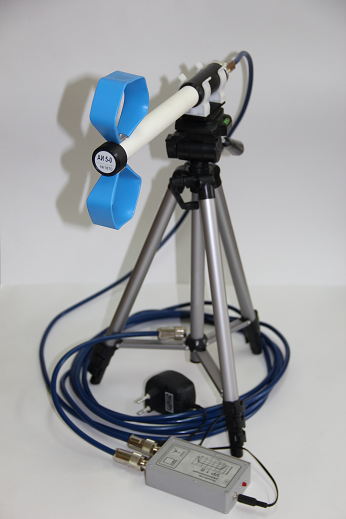

АИ 5-0 антенна измерительная дипольная
АИ 5-0 предназначена для измерения побочных электромагнитных излучений и наводок (ПЭМИН) от различных радиоэлектронных устройств (РЭУ) и применяется в сфере обороны и безопасности, а также при проведении работ по обеспечению электромагнитной совместимости РЭУ.
Обеспечивает высокую точность измерения на малых расстояниях от исследуемых РЭУ. Используется как в закрытых помещениях (лаборатории, экранированные камеры и т.д.), так и на открытой площади.
Антенна измерительная дипольная АИ 5-0 удовлетворяет требованиям ГОСТ 22261 и ГОСТ Р 51319.
Технические характеристики
Рабочий диапазон частот, МГц | 0.009 ... 2000 |
Коэффициент калибровки антенны, дБ относительно 1 м-1 | от 20 до 45 |
Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
Номинальное значение выходного сопротивления, Ом | 50 | Габаритные размеры, мм, не более | 350х200х40 |
Вес, кг | 0.25 |
В комплект входит:
№ п/п | Наименование |
1 | Антенна дипольная активная АИ 5-0 |
2 | Устройство развязывающее УР-1.6 |
3 | Держатель |
4 | Кабель ВЧ (L= 0,25m) |
5 | Кабель ВЧ (L=6m) |
6 | Блок питания стабилизированный |
7 | Футляр для хранения и переноски антенны |
8 | Руководство по эксплуатации |
9 | Паспорт |
* | Штатив не входит в основную комплектацию, поставляется по дополнительному соглашению |
